Konektor Mesin CNC
Bahan konektor dengan nilai yang tepat: aluminium 6061-T6, baja tahan karat 303 & 316L, baja 4140, kuningan C36000, titanium kelas 5
Pembubutan dan pembubutan-penggilingan CNC dengan alat langsung untuk ulir, lubang silang, dan bentuk hex
±0,005 mm pada dimensi kritis; Akurasi NPT, BSPP, BSPT, metrik, dan ulir PBB dengan dudukan yang tertutup rapat
Pasifasi, nikel tanpa listrik, pelapisan seng, pelapisan-anodisasi dan tahan noda
Kami memproduksi sesuai pesananKonektor mesin CNCdari gambar pelanggan dan file CAD, termasukkonektor pipa berulir, konektor dan adaptor selang hidrolik, kopling pneumatik, kelengkapan tabung kompresi, kelenjar kabel, cangkang dan kontak konektor listrik, badan konektor RF dan koaksial, konektor feedthrough, kopling-pelepasan cepat, perlengkapan banjo, dan konektor ground. Kemampuan pembubutan, pembubutan,-penggilingan, dan-pemotongan ulir-kami menghasilkan konektor yang-kedap bocor dan berulir akurat untuk aplikasi hidraulik, pneumatik, instrumentasi, kelistrikan, dan elektronik.
Konektor menghubungkan saluran, komponen, atau sirkuitkelas dan jarak ulir,-geometri dudukan penyegelan, konsentrisitas lubang, posisi-lubang silang, dan penyelesaian permukaanputuskan apakah ia menyegel, memutar dengan benar, dan menahan tekanan. Kami membuat konektor mesin darialuminium (6061-T6, 6082-T6, 7075-T6), baja tahan karat (303, 304, 316L, 17-4 PH), baja karbon dan baja paduan (1045, 4140, 4340), kuningan (C36000, C46400), tembaga (C10100, C11000) dan titanium (Grade 2, Grade 5), dikerjakan dari batangan padat - sehingga benang dan dudukan dipotong persis sesuai gambar untuk prototipe dan-produksi bervolume rendah. Suku cadang diproduksi sesuai dimensi, toleransi, bahan, dan persyaratan penyelesaian tertentu, dengan sertifikat bahan tersedia berdasarkan permintaan.
Jenis Konektor Mesin CNC yang Kami Produksi
Kami mengerjakan berbagai jenis konektor. Di bawah ini adalah yang paling umum; jika gambar Anda menunjukkan konfigurasi yang berbeda, kirimkan untuk ditinjau.
Konektor Pipa Berulir
NPT, BSPP, BSPT dan-konektor pipa ulir metrik.
Bahan: C36000 · 303 · 316L · 4140
Konektor Selang Hidrolik
Ujung selang, batang dan adaptor untuk sirkuit hidrolik.
Bahan: 4140 · 4340 · 316L · 1045
Kopling Pneumatik
Kopling dorong-dan berulir untuk sistem udara.
Bahan: C36000 · 6061-T6 · 303 · 304
Perlengkapan Tabung Kompresi
Kursi ferrule dan badan pas untuk tabung instrumentasi.
Bahan: 316L · 304 · C36000 · 4140
Kelenjar Kabel
Badan masuk yang disegel dan mur pengunci untuk kabel.
Bahan: C36000 · 303 · 316L · 6061-T6
Cangkang Konektor Listrik
Badan konektor, cangkang, dan cangkang belakang untuk kabel.
Bahan: 6061-T6 · C36000 · C11000 · 303
Badan Konektor RF & Koaksial
Badan presisi untuk rakitan koaksial dan RF.
Bahan:C36000 · C10100 · C11000 · Titanium kelas 5
Konektor Umpan-through
Badan umpan bertekanan dan vakum untuk kapal.
Bahan:316L · 304 · 17-4 PH · C36000
Cepat-Putuskan Sambungan Kopling
Setengah-badan kopling untuk sambungan jalur cepat.
Bahan: C36000 · 316L · 4140 · 6061-T6
Konektor Banjo & Siku
Baut banjo, siku dan tee dengan lubang aliran silang.
Bahan: C36000 · 4140 · 303 · 316L
Konektor Grounding & Busbar
Klem dan lug konduktif untuk sambungan bumi dan listrik.
Bahan: C11000 · C10100 · C36000 · 6061-T6
Konektor Mesin Khusus
Satu-adaptor dan konektor dari solid bar.
Bahan:17-4 PH · 7075-T6 · Titanium kelas 5 · 4340
Punya Konektor Khusus? Kirim Gambar Anda
Proses Pemesinan CNC untuk Konektor
Pembubutan CNC
Terbaik untuk:OD · membosankan · hidung · wajah
Proses utama untuk bodi konektor bulat dan jok dalam satu pengaturan.
Langsung-Pemutaran Alat-Penggilingan
Terbaik untuk:Lubang silang · datar · slot
Mesin melintasi lubang bor, flat hex, dan jalur banjo tanpa{0}}perbaikan ulang.
Pembubutan & Pemotongan Benang
Terbaik untuk:NPT · BSPP · benang metrik
Thread{0}}titik tunggal dengan kelas, lancip, dan sadapan yang benar untuk integritas segel.
Penggilingan & Penyadapan Benang
Terbaik untuk:Benang internal · lubang buta
Utas internal yang akurat termasuk profil besar dan khusus.
Membosankan & Reaming
Terbaik untuk:Lubang presisi · kursi ferrule
Lubang pemasangan dipasang pada konsentris H7 dengan ulir dan permukaan penyekat.
Deburring & Penyelesaian Tepi
Terbaik untuk:Kehabisan-utas · alur alur
Bebas duri-benang dan saluran internal sehingga dudukan segel dan aliran cairan tetap bersih.
Bahan Konektor CNC
Untuk konektor, pemilihan material tergantung padajenis cairan atau sirkuit, tekanan, lingkungan korosi, konduktivitas dan keausan benang. Kami membuat konektor dari bahan logam yang tercantum di bawah - aluminium, baja tahan karat, baja karbon dan paduan, kuningan, tembaga, dan titanium.
| Bahan | Nilai Umum | Aplikasi Konektor Khas | Keuntungan Utama |
|---|---|---|---|
| Aluminium | 6061-T6 · 6082-T6 · 7075-T6 | Kopling pneumatik, cangkang listrik, adaptor ringan | Ringan dengan kekuatan yang baik; melakukan anodisasi untuk-benang tahan aus |
| Baja Tahan Karat | 303 · 304 · 316L · 17-4 PH | Perlengkapan instrumentasi, konektor higienis dan kelautan | Ketahanan korosi; 316L sesuai dengan lingkungan klorida; 17-4 PH menambah kekuatan |
| Baja Karbon & Paduan | 1045 · 4140 · 4340 | Konektor selang hidrolik dan-adaptor tekanan tinggi | Kekuatan tinggi untuk tekanan, torsi, dan daya tahan benang |
| Kuningan | C36000 gratis-pemotong kuningan · C46400 kuningan angkatan laut | Konektor pipa, kelenjar kabel, kopling pneumatik | Kemampuan mesin yang sangat baik, ketahanan terhadap korosi, benang yang andal |
| Tembaga | C10100 (OFHC) · C11000 tembaga elektrolitik | Konektor grounding, link busbar, badan konduktif | Konduktivitas listrik dan termal yang tinggi |
| titanium | Kelas 2 (CP) · Kelas 5 (Ti-6Al-4V) | Konektor kritis-kelautan, kimia, dan korosi ringan | Ketahanan korosi yang luar biasa dengan kekuatan-terhadap-berat terbaik |
Ruang lingkup materi kami.Kami membuat konektor mesin darialuminium, baja tahan karat, baja karbon dan paduan, kuningan, tembaga dan titanium, dikerjakan dari batangan padat. Untuk kelas khusus,kirim gambar Anda untuk ditinjau.
Benang Konektor, Kursi Penyegel & Geometri
Konektor ditentukan oleh fitur ulir dan penyegelannya. Item di bawah ini menentukan apakah torsi, segel, dan penahan tekanan. Kami mengolahnya menjadi gambar, dan mengencangkannya berdasarkan permintaan.
| Fitur | Kemampuan Khas | Mengapa Penting untuk Konektor |
|---|---|---|
| Thread Paralel (BSPP, UN, Metrik) | Kelas ISO 6g / 6H atau per gambar | Torsi dan pengikatan ulir yang benar dengan bagian pasangannya |
| Benang Meruncing (NPT, BSPT) | Flat-pengencang tangan dan kunci pas sesuai standar | Segel pada sisi ulir saat ditorsi dengan sealant |
| Kursi Penyegel / Kerucut (24 derajat, 60 derajat) | Sudut ±0,1 derajat; permukaan Ra 0,8–1,6 m | Segel kursi-ke-logam tanpa kebocoran |
| O-Alur Cincin | Profil dan kedalaman ±0,05 mm | Kompresi segel berulang pada permukaan port |
| Diameter Lubang | H8 (presisi hingga H7); ±0,01–0,02mm | Area aliran yang benar dan kesesuaian tabung |
| Konsentrisitas Benang ke Bore | TIR 0,02–0,05 mm (presisi hingga 0,01 mm) | Garis sejajar dan segel kursi persegi |
| Silang-Posisi Lubang | ±0,05–0,1mm | Jalur banjo dan lintas sejajar dengan pelabuhan kawin |
| Bentuk Hex / Kunci Pas | Di-dataran ±0,1–0,2 mm | Torsi perakitan yang benar dengan alat standar |
| Kekasaran Permukaan | Ra 0,8–3,2 m; Ra 0,4–0,8 μm berdasarkan permintaan | Menyegel kursi dan menyegel benang dengan bersih |
| Dimensi Kritis | ±0,01 mm (presisi hingga ±0,005 mm) | Mengukur-fitur kualitas dan penyelarasan |
Fitur Penting yang Kami Kontrol
Akurasi Benang- Benang NPT, BSPP, BSPT, metrik ISO 261 dan UN/UNF dipotong sesuai kelas dengan lancip, timah, dan penyelesaian yang benar.
Kursi Penyegel- kerucut, dudukan, dan alur cincin O yang dikerjakan sesuai sudut, kedalaman, dan kekasaran rendah untuk segel logam-ke-logam atau-cincin O.
Konsentrisitet- benang, lubang, dan dudukan diputar dalam satu pengaturan sehingga garis sejajar dan menyegel dudukan persegi.
Lintas Bagian- banjo dan lubang silang dibor dan dihaluskan sehingga jalur aliran berpotongan dengan rapi.
Bentuk Hex & Torsi- flat hex, flat kunci pas, dan slot dipotong sesuai dimensi untuk torsi perakitan yang benar.
Identifikasi- nomor komponen atau penandaan laser berdasarkan permintaan untuk ketertelusuran dan perakitan.
Perlakuan Panas & Penghilang Stres untuk Konektor CNC
Konektor baja-bertekanan tinggi diberi perlakuan panas seperti yang ditentukan dalam gambar. Pelepasan tegangan sebelum finishing benang menjaga akurasi pada bagian akhir.
| Perlakuan Panas | Nilai yang Berlaku | Bagian Konektor Khas | Keuntungan |
|---|---|---|---|
| Memadamkan & Marah | 1045 · 4140 · 4340 | Konektor dan adaptor hidrolik | Kekuatan lebih tinggi untuk pembebanan tekanan dan torsi |
| Solusi + Penuaan | 17-4 PH · 7075-T6 | Konektor-anti karat dan aluminium berkekuatan tinggi | Kekuatan dengan ketahanan terhadap korosi |
| Menghilangkan Stres | Semua nilai baja · 6061-T6 | Adaptor panjang sebelum finishing ulir | Meningkatkan konsentrisitas dan stabilitas dimensi |
| Normalisasi | Batang baja karbon | Konektor-tujuan umum | Struktur seragam dan kemampuan mesin |
Permukaan Selesai untuk Konektor CNC
Penyempurnaan permukaan melindungi konektor dan meningkatkan perilaku korosi pada ulir dan dudukan - sekaligus menjaga permukaan penyegelan dikerjakan dengan kekasaran standar.
| Permukaan Selesai | Bahan yang Berlaku | Bagian Konektor Khas | Manfaat Utama |
|---|---|---|---|
| Pelapisan Nikel Tanpa Listrik | 4140 · 4340 · 1045 · C36000 · Aluminium | Konektor hidrolik dan-tekanan tinggi | Perlindungan korosi yang seragam; torsi yang konsisten |
| Pelapisan Seng (Bening / Kuning) | 1045 · 4140 · 4340 | Konektor baja-tujuan umum | Perlindungan korosi yang ekonomis |
| Pasifasi | 303 · 304 · 316L · 17-4 PH | Instrumentasi dan konektor kelautan | Menghilangkan besi bebas, meningkatkan ketahanan terhadap korosi |
| Anodisasi (Tipe II / Keras III) | 6061-T6 · 6082-T6 · 7075-T6 | Kopling dan cangkang aluminium | Benang-tahan aus; pilihan warna |
| Konversi Kimia (Kromat) | Nilai aluminium | Cangkang konektor listrik | Perlindungan korosi konduktif |
| Pelapisan Timah/Perak | C36000 · C11000 · C10100 | Badan konektor listrik dan RF | Kemampuan solder dan resistansi kontak rendah |
| Oksida Hitam | 1045 · 4140 · 4340 | Konektor mesin industri | Perlindungan korosi yang ekonomis; penumpukan rendah |
| Pemolesan | 304 · 316L · Kuningan | Konektor layanan yang dekoratif dan bersih- | Permukaannya halus, cerah,-mudah-dibersihkan |
Kontrol Kualitas Konektor

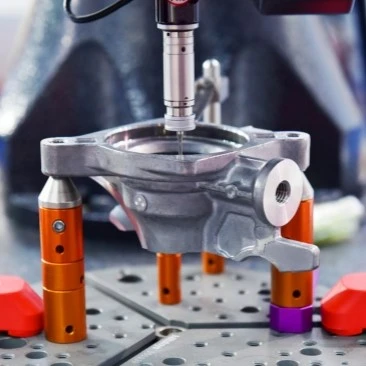

Kami memeriksa ulir, dudukan penyegel, konsentrisitas, dan jalur silang di seluruh produksi untuk memastikan konektor memenuhi gambar dan menyegel dengan benar. Untuk proyek yang terdokumentasi, kami dapat menyediakan sertifikat material dan catatan inspeksi untuk mendukung inspeksi masuk Anda.
| Barang Inspeksi | Peralatan / Metode | Bagian Konektor Khas |
|---|---|---|
| Inspeksi Benang | Boleh/Tidak-Pengukur Ulir Go · Mikrometer Ulir | NPT, BSPP, BSPT, benang metrik |
| Sudut & Selesai Kursi Penyegelan | Proyektor Profil · Penguji Kekasaran | Kursi kerucut, muka port |
| O-Profil Alur Cincin | Pengukur Profil · CMM | Permukaan port yang tersegel |
| Bore & Konsentrisitas | Pengukur Lubang · Indikator · CMM | Pemasangan badan dan batang selang |
| Silang-Posisi Lubang | CMM · Pengukur Tinggi | Perlengkapan banjo dan lorong melintang |
| Dimensi Heksa | Kaliper · Mikrometer | Badan hex dan flat kunci pas |
| Kekasaran Permukaan | Penguji Kekasaran | Menyegel kursi dan benang |
| Pemeriksaan Titik Tekanan | Uji Tekanan (berdasarkan permintaan) | Kumpulan konektor hidrolik |
| Verifikasi Materi | Spektrometer + Sertifikat Bahan | Bahan mentah masuk (EN 10204 3.1 tersedia) |
| Inspeksi Akhir | CMM + Laporan Inspeksi | Penerimaan dimensi akhir |
Butuh kendali mutu yang terdokumentasi?Kirimkan gambar dan persyaratan inspeksi Anda kepada kami.
Prototipe & Pemesinan-Konektor Volume Rendah
Proyek konektor sering kali dimulai dengan prototipe - tata letak port baru, pemeriksaan kesesuaian ulir atau dudukan, atau penggantian suku cadang usang yang harus diuji sebelum produksi. Pemesinan dari batangan padat menghindari waktu pengerjaan perkakas, sehingga prototipe dan volume rendah menjadi praktis. Kami mendukungprototipe dan pemesinan CNC{0}}volume rendahdari sampel tunggal hingga pengulangan-pesanan dalam jumlah kecil.
Pemesinan Prototipe
Untuk desain baru, validasi dan pemeriksaan kesesuaian.
Kuantitas Khas:1–10 buah
Produksi-Volume Rendah
Untuk sistem percontohan dan produksi awal berjalan.
Kuantitas Khas:10–1,000+ buah
Ulangi Produksi
Untuk konektor cadangan dan pesanan berulang dengan desain yang sudah mapan.
Kuantitas Khas:Berdasarkan kebutuhan proyek
Cocok untuk
Konektor dan adaptor pipa berulir
Konektor dan kopling selang hidrolik
Kopling pneumatik dan alat kelengkapan tabung kompresi
Kelenjar kabel dan cangkang konektor listrik
Badan konektor RF, koaksial, dan feedthrough
Konektor banjo, siku, grounding, dan khusus
Pengemasan & Waktu Timbal untuk Konektor Mesin CNC
Kemasan
Perlindungan Permukaan:Kantong PE dan lapisan pelindung pada jok berlapis dan dipoles
Perlindungan Korosi:Kertas VCI untuk konektor baja dalam transit luar negeri
Perlindungan Benang:Pelindung benang plastik berdasarkan permintaan
Pesanan Campuran:Diurutkan berdasarkan nomor bagian dengan label dan daftar periksa kuantitas
Kemasan Khusus:Persyaratan pengepakan khusus-pelanggan didukung
Waktu Pimpin yang Khas
| Jenis Pesanan | Waktu Pimpin yang Khas |
|---|---|
| Prototipe | 5–10 hari kerja |
| Rendah-Pesanan Volume | 10–20 hari kerja |
| Pesanan Produksi | 15–30 hari kerja |
| Ulangi Pesanan | 10–25 hari kerja |
Pertanyaan Umum
Q: 1. Konektor mesin CNC apa yang dapat Anda produksi?
J: Kami memproduksi konektor pipa berulir khusus, konektor dan adaptor selang hidrolik, kopling pneumatik, alat kelengkapan tabung kompresi, kelenjar kabel, cangkang konektor listrik, badan konektor RF dan koaksial, konektor feedthrough, kopling-pelepas cepat, alat kelengkapan banjo, dan konektor grounding dari gambar pelanggan.
T: 2. Dari bahan apa konektor mesin Anda dibuat?
A: Kami membuat konektor mesin dari aluminium (6061-T6, 6082-T6, 7075-T6), baja tahan karat (303, 304, 316L, 17-4 PH), baja karbon dan baja paduan (1045, 4140, 4340), kuningan (C36000, C46400), tembaga (C10100, C11000) dan titanium (Kelas 2, Kelas 5).
T: 3. Apakah Anda membuat konektor dari bahan padat?
J: Ya. Kami membuat konektor dari batang padat, sehingga benang, dudukan, dan saluran dipotong langsung sesuai gambar - praktis untuk prototipe dan volume rendah tanpa perkakas tempa atau pengecoran.
T: 4. Standar benang apa yang dapat Anda mesinkan?
J: Kami mengolah benang NPT, BSPP, BSPT, metrik ISO 261 dan UN/UNF ke kelas ISO 6g / 6H atau per gambar, termasuk bentuk runcing dan paralel.
Q: 5. Toleransi apa yang dapat Anda capai pada benang dan dudukan?
J: Kami memegang kelas ulir ISO 6g / 6H, menyegel-sudut dudukan hingga ±0,1 derajat dengan Ra 0,8–1,6 μm, konsentrisitas TIR 0,02–0,05 mm (presisi hingga 0,01 mm), dan ±0,01 mm (presisi hingga ±0,005 mm) pada dimensi kritis.
T: 6. Dapatkah Anda mengolah alur O-ring dan dudukan logam-ke-logam?
J: Ya. Kami memotong alur cincin O-sesuai profil dan kedalamannya (±0,05 mm) dan mengerjakan kerucut 24 derajat / 60 derajat serta dudukan datar untuk membentuk sudut dan penyelesaian agar sambungan kedap bocor.
T: 7. Bisakah Anda mengerjakan-lintasan yang dibor seperti alat kelengkapan banjo?
J: Ya. Penggilingan-alat putar-langsung kami mengebor dan menghaluskan lintasan melintang, lubang banjo, dan flat dalam satu pengaturan, dengan posisi dipertahankan pada ±0,05–0,1 mm.
T: 8. Dapatkah Anda membuat konektor mesin untuk lingkungan laut atau korosif?
J: Ya. 316Konektor baja tahan karat L, kuningan angkatan laut C46400, dan titanium (Kelas 2, Kelas 5) memberikan ketahanan korosi yang sangat baik untuk layanan kelautan dan kimia.
T: 9. Permukaan akhir apa yang Anda tawarkan untuk konektor?
A: Nikel tanpa listrik, pelapisan seng, pasivasi, anodisasi (Tipe II / Keras III), pelapisan konversi kimia, pelapisan timah / perak, oksida hitam dan permukaan yang dipoles.
T: 10. Dapatkah Anda menguji tekanan konektor?
J: Ya. Pemeriksaan titik tekanan pada batch produksi tersedia berdasarkan permintaan untuk konektor hidrolik dan pneumatik.
T: 11. Dapatkah Anda memberikan sertifikat material dan laporan inspeksi?
J: Ya. Kami dapat menyediakan sertifikat material (EN 10204 3.1), laporan inspeksi dimensi, laporan CMM, dan catatan pengukur-thread berdasarkan permintaan.
Q: 12. Apakah Anda menerima gambar 2D dan file CAD?
J: Kami dapat bekerja dari file gambar STEP, STP, IGES, IGS, SolidWorks, DXF, dan 2D yang umum.
T: 13. Berapa waktu tunggu tipikal untuk konektor mesin CNC?
J: Waktu tunggu umumnya adalah 5–10 hari kerja untuk prototipe, 10–20 hari kerja untuk pesanan-bervolume rendah, dan 15–30 hari kerja untuk pesanan produksi, bergantung pada kompleksitas, kuantitas, bahan, dan penyelesaian akhir.
