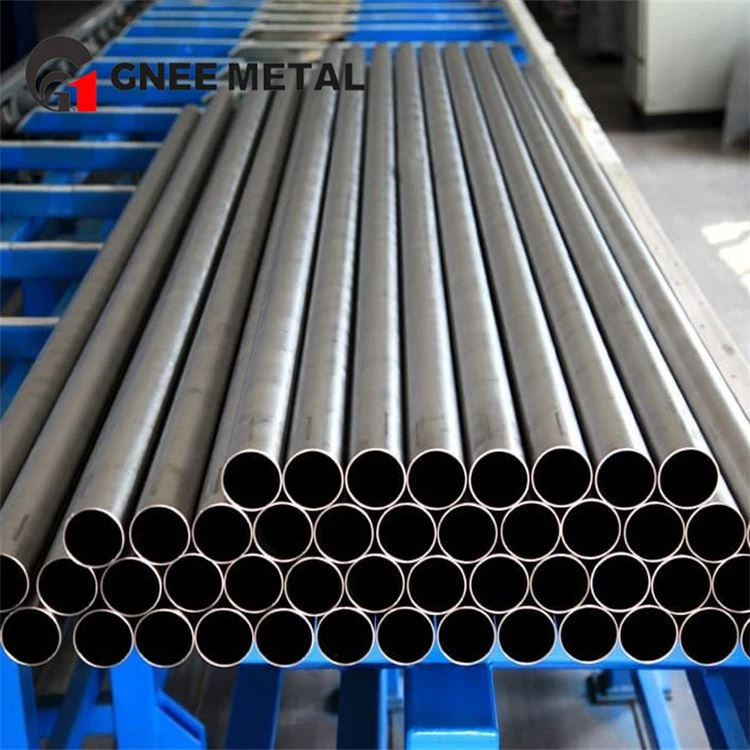

Tabung Titanium ASTM B338 GR1

ASTM B338adalah spesifikasi standar untuk tabung titanium mulus dan dilas yang digunakan dalam kondensor dan penukar panas.GR1 (Kelas 1)menunjukkan titanium murni komersial dengan kandungan oksigen terendah di antara grade titanium -maksimal 0,18%..



Kandungan oksigen yang rendah memberi GR1 keuletan dan ketangguhan patah tertinggidari semua tingkat titanium murni komersial. Ini berarti tabung dapat ditekuk, melebar, digulung menjadi lembaran tabung, atau ditarik dalam-dalam tanpa retak. Perakit lebih memilih GR1 ketika proses pembentukannya agresif.



Dalam hal ketahanan terhadap korosi,GR1 memiliki kinerja yang sama baiknya dengan-titanium bermutu lebih tinggi di sebagian besar lingkungan kimia dan kelautan. Diatahan terhadap korosi lubang dan celah pada air laut dan air garam terklorinasidi mana baja tahan karat 316L akan rusak dalam beberapa bulan.



Banyak pembeli berasumsi bahwa kekuatan tarik yang lebih tinggi selalu lebih baik. Itu tidak benar.

Nilai	Kekuatan Hasil (min)	Properti Utama	Aplikasi Terbaik
GR1	138 MPa	Kemampuan mampu bentuk tertinggi	Tekuk parah, tarikan dalam, tekukan U{0}}
GR2	275 MPa	Kekuatan/sifat mampu bentuk yang seimbang	Tujuan umum, sebagian besar penukar panas
GR5 (Ti-6Al-4V)	827 MPa	Kekuatan tinggi	Dirgantara, struktural, bukan untuk bergulir



Jika tabung Anda akan tergulung atau melebar setelah pengelasan, GR1 sering kali merupakan pilihan yang tepat.GR2 lebih kuat tetapi kurang ulet. GR5 terlalu keras untuk perluasan lembaran tabung dan jauh lebih mahal.



Jangan tentukan GR5 untuk pipa penukar panas kecuali Anda memiliki persyaratan kekuatan tertentu.Anda akan membayar lebih dan menciptakan masalah fabrikasi.

Dapatkan Sampel & Evaluasi Gratis



Tabel di bawah ini menunjukkan batasan yang penting selama pemeriksaan penerimaan material.Perhatikan oksigen, zat besi, dan pemanjangan.

Parameter	Persyaratan ASTM B338 GR1	Mengapa Pembeli Memeriksa Ini
Oksigen (maks)	0.18%	Secara langsung mempengaruhi keuletan- lebih rendah lebih baik untuk dibentuk
Setrika (maks)	0.20%	Kelebihan zat besi mengurangi ketahanan korosi pada asam
Nitrogen (maks)	0.03%	Nitrogen yang tinggi menyebabkan penggetasan
Karbon (maks)	0.08%	Batas pengotor standar
Hidrogen (maks)	0.015%	Hidrogen yang tinggi menyebabkan pembentukan hidrida dan keretakan
Kekuatan Tarik (min)	240 MPa	Memadai untuk peralatan bertekanantanpa-desain berlebihan
Kekuatan Hasil (min)	138 MPa	Hasil rendah =ekspansi dan pembengkokan yang mudah
Perpanjangan (menit)	24%	Penting untuk tabung bengkok U-- di bawah 20% adalah tanda bahaya
Kekerasan (HRB maks)	70	Bahan lunak=biaya pemesinan lebih rendah dan tidak ada retak tegangan



Pembeli di industri ini secara rutin memesan ASTM B338 GR1:

Penukar panas shell dan tube- pendinginan dengan air laut atau air payau

Kondensor pembangkit listrik- tahan terhadap serangan amonia dan klorida

Sistem pendingin laut- paparan air asin setiap siklus

Bagian titanium yang ditarik dalam- membutuhkan keuletan yang ekstrem

Pembentukan hidrolik- GR1 adalah nilai standar

Bejana bertekanan kimia- di mana korosi celah merupakan risiko yang diketahui



Jika cairan servis Anda mengandung klorida di atas 200 ppm pada suhu di atas 60 derajat, baja tahan karat 316L pada akhirnya akan berlubang. GR1 tidak akan.



Permukaan akhir tabung titanium bukan hanya soal penampilan.Ini secara langsung mempengaruhi ketahanan terhadap korosi, kecenderungan pengotoran, dan keberhasilan pemasangan.Di bawah ini adalah opsi penyelesaian standar yang tersedia untuk tabung ASTM B338 GR1 dan kapan harus menentukan masing-masingnya.

Jenis Selesai	Keterangan	Aplikasi Khas	Mengapa Pembeli Memilih Ini
Seperti-Ditarik (Penggilingan Selesai)	Langsung dari gambar cetakan dengan sisa pelumas dan kerak oksida	Penyimpanan sementara atau pemrosesan lebih lanjut	Biaya terendah.Bukan untuk layanan langsung- harus dibersihkan sebelum digunakan
Acar	Secara kimiawi menghilangkan kerak oksida dan kontaminan	Penukar panas, kondensor, layanan kimia	Standar bagi sebagian besar pembeli.Permukaan bersih, tampilan matte seragam, siap dipasang
Dipoles (Mekanis)	Digosok hingga permukaannya halus dan reflektif	Aplikasi higienis, pengolahan makanan, farmasi	Mengurangi fouling dan pertumbuhan biofilm.Lebih mudah dibersihkan
Manik Meledak	Manik-manik kaca atau keramik halus menghasilkan hasil akhir satin yang seragam	Komponen arsitektural dan kelautan	Menyembunyikan tanda penanganan.Baik untuk paparan air asin
Acar + Pasif	Pengawetan diikuti dengan pasivasi asam untuk memaksimalkan lapisan oksida	Layanan kimia{0}}dengan kemurnian tinggi, industri semikonduktor	Ketahanan korosi maksimum.Menghilangkan semua kontaminasi besi permukaan
Emery berguling	Poles mekanis ringan dari gulungan kain ampelas	Tabung instrumen, saluran hidrolik	Permukaan halus dengansifat penyegelan lembaran tabung yang sangat baik



Hasil Akhir Mana yang Harus Anda Tentukan?

Untuk servis penukar panas atau kondensor standar:menentukanAcar. Ini menghilangkan kerak oksida produksi dan menghasilkan permukaan yang bersih secara kimia.Jangan terima-tabung yang ditarik untuk pemasangan langsung- sisa pelumas dapat mencemari sistem Anda dan lapisan oksida dapat menyembunyikan cacat permukaan.



Untuk pendingin air laut atau air payau:menentukanAcaratauAcar + Pasif. Langkah pasivasi memastikan lapisan oksida pelindung maksimum, yangmengurangi risiko korosi celah pada sambungan-ke-tubesheet.



Untuk makanan, farmasi, atau-air dengan kemurnian tinggi:menentukanDipolesatauAcar + Pasif. Permukaan halusmencegah perlekatan bakteri dan lebih mudah dibersihkan.



Untuk jalur hidrolik atau instrumen:menentukanEmery berguling. Permukaan luar yang halusmemberikan penyegelan yang lebih baik dengan alat kelengkapan kompresidibandingkan dengan hasil akhir yang diasamkan atau-digambar.

Diskusikan Persyaratan Proyek Anda



Sertifikat Uji Pabrik sesuai EN 10204 Tipe 3.1- harus menunjukkan nilai oksigen, besi, dan hidrogen yang sebenarnya

Laporan uji hidrostatik- diperlukan untuk tabung penukar panas

Laporan pengujian arus Eddy (ET) atau ultrasonik (UT).sesuai ASTM B338

Laporan inspeksi dimensi- OD, dinding, panjang, kelurusan

Ketertelusuran material- setiap tabung dicap dengan nomor panas



Untuk proyek penting, mintalah-pemeriksaan pihak ketiga dari SGS, BV, atau TÜV sebelum pengiriman.Biayanya kecil dibandingkan dengan mengganti tabung yang rusak pada penukar panas yang beroperasi.



1. Apa perbedaan nyata antara ASTM B338 GR1 dan GR2?
GR1 memiliki oksigen yang lebih rendah (0,18% vs maks 0,25%) dan kekuatan luluh yang lebih rendah (138 MPa vs 275 MPa).GR1 secara signifikan lebih uletdan lebih mudah ditekuk tanpa retak. GR2 lebih kuat tetapi kurang bisa dibentuk.



2. Dapatkah tabung titanium GR1 digunakan di air laut?
Ya. GR1 tahan terhadap korosi celah di air laut hingga sekitar 120 derajat (250 derajat F). Di atas suhu tersebut, tentukan GR7 atau GR12 untuk stabilitas-suhu tinggi yang lebih baik.



3. Apakah GR1 memerlukan perlakuan panas setelah pengelasan?
Tidak. GR1 tidak dapat-diobati dengan panas. Pelindung argon yang tepat selama pengelasan adalah satu-satunya persyaratan.



4. Berapa tekanan maksimum untuk tabung GR1?
Tergantung pada OD dan ketebalan dinding. Untuk tabung dinding khas 25,4 mm OD x 1,65 mm pada suhu kamar, tekanan yang diijinkan kira-kira 1,500 psi per ASME Bagian VIII. Hubungi teknisi perpipaan untuk mengetahui kondisi spesifik Anda.



5. Apakah tabung GR1 yang dilas dapat diterima untuk penukar panas?
Ya, ASTM B338 memungkinkan tabung yang mulus dan dilas-dan-ditarik (W&D). Tabung yang dilas lebih ekonomis.Mulus lebih disukai untuk tekanan di atas 500 psiatau dimana korosi lapisan las menjadi perhatian.



6. Bagaimana cara memotong tabung titanium GR1 dengan benar?
Gunakan gergaji dingin dengan bilah berujung karbida-atau gergaji pita dengan bilah 24 TPI.Jangan gunakan roda pemotong yang bersifat abrasif- menyebabkan panas berlebih dan kontaminasi permukaan secara lokal.



7. Apakah titanium GR1 bersifat magnetis?
Tidak. Titanium bersifat paramagnetik. Hal ini penting untuk aplikasi di dekat peralatan elektronik sensitif atau peralatan resonansi magnetik.



8. Berapa waktu tunggu yang harus saya harapkan untuk tabung ASTM B338 GR1?
Ukuran umum (19 mm, OD 25,4 mm) sering kali tersedia dan dikirim dalam waktu 2–3 minggu. Ukuran khusus yang mulus atau dinding tebal memerlukan waktu 6–8 minggu sejak pesanan pabrik.



9. Bisakah GR1 menyentuh baja tahan karat atau paduan tembaga saat digunakan?
Dalam air laut, titanium bersifat katodik dibandingkan dengan paduan tembaga. Kontak langsung akan menyebabkan korosi galvanik pada tembaga. Gunakan gasket atau pelapis isolasi. Kontak dengan baja tahan karat umumnya dapat diterima tetapi hindari celah.



10. Sertifikasi apa yang harus diberikan oleh pemasok GR1?
Minimum: Sertifikat Uji Pabrik per EN 10204 3.1, laporan pengujian hidrostatis, dan stempel ketertelusuran material. Untuk layanan penting, memerlukan-pemeriksaan pihak ketiga (SGS, BV, TÜV).



11. Apakah tabung titanium GR1 harganya lebih mahal daripada tabung stainless 316L?
Ya, biaya materialnya lebih tinggi.Namun total biaya siklus hidup seringkali lebih rendahkarena GR1 tidak menimbulkan korosi pada pelayanan klorida. Anda menghindari penggantian, waktu henti, dan kehilangan produk.



12. Apakah GR1 dapat digunakan untuk layanan hidrogen?
Dengan hati-hati. Titanium dapat membentuk hidrida di atas suhu dan tekanan tertentu. Konsultasikan dengan insinyur material untuk layanan hidrogen di atas 80 derajat atau 10 MPa.



Tentukan tabung titanium ASTM B338 GR1 bila Anda membutuhkan:

Daktilitas tinggi untuk pembentukan dingin yang parah atau pembengkokan U{0}}

Ketahanan korosi pada air laut, klorida, atau air garam asam

Ringan dibandingkan dengan baja tahan karat atau paduan tembaga-nikel

Bahan yang dapat dilas dan tidak memerlukan-perlakuan panas pascapengelasan



Jangan tentukan GR1 saat Anda membutuhkan:

Kekuatan tarik tinggi di atas 240 MPa - gunakan GR2 atau GR5

Kekerasan atau ketahanan aus maksimum - titanium bukanlah paduan-yang tahan aus

Biaya bahan serendah mungkin - gunakan 316L jika tidak ada klorida



Untuk penawaran, kirimkan OD Anda, ketebalan dinding, panjang, dan kuantitas. Sertakan persyaratan khusus apa pun seperti tikungan U-, inspeksi-pihak ketiga, atau penyelesaian permukaan. Kami akan membalas dengan penawaran komersial dan sertifikat pabrik sampel dalam satu hari kerja.



Fasilitas kami dilengkapi dengan lini produksi tabung titanium khusus, termasuk cold pilger mill, draw bench, dan{0}}tungku anil berisi argon yang dikalibrasi khusus untuk titanium murni komersial.Untuk tabung las, kami menggunakan stasiun las TIG otomatis dengan pemantauan arus eddy online untuk mendeteksi cacat lapisan las secara real time.Peralatan inspeksi meliputi{0}}spektrometer spektrum penuh untuk verifikasi kimia, detektor cacat ultrasonik untuk tabung mulus, dan penguji tekanan hidrostatis dengan kecepatan 10.000 psi.Semua tabung yang sudah jadi melewati mikrometer laser untuk pengukuran OD dan ketebalan dinding.Lab berkualitas kami melakukan pemeriksaan-silang independen di setiap tempat pemanasan, dan semua peralatan inspeksi dikalibrasi setiap tahun sesuai standar NIST-yang dapat ditelusuri. Pengaturan ini memungkinkan kami memproduksi tabung ASTM B338 GR1 yang secara konsisten memenuhi atau melampaui kinerja mekanis dan korosi yang disyaratkan.
